지하안전평가 전문기관

RMR분류와 Scanline Survey를 통한 종합적인 평가로 안전성 검토

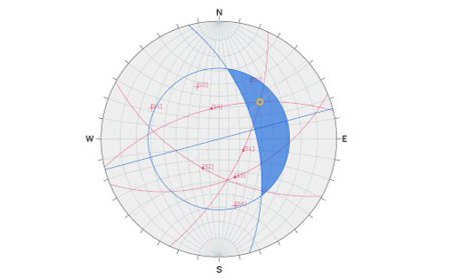

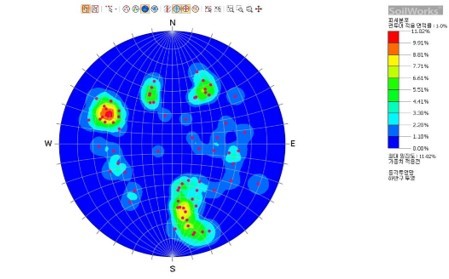

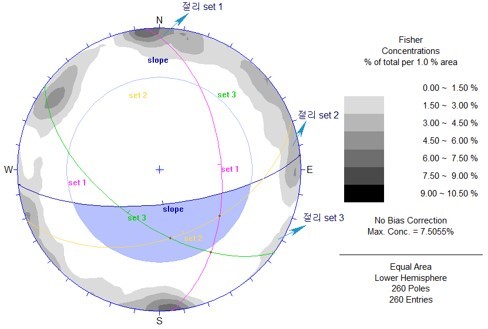

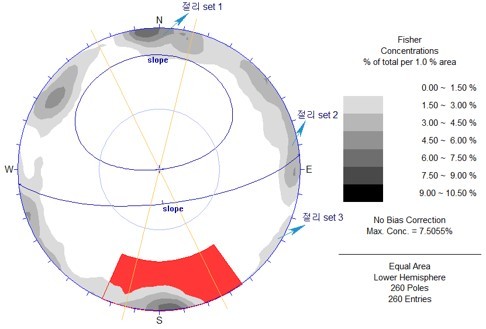

평사투영해석을 통한 파괴 가능성 예측 (전도파괴, 쐐기파괴 가능성 상승)

기본 RMR가로로 스크롤 할 수 있습니다.

기본 RMR가로로 스크롤 할 수 있습니다.
변수			평점 범위
1	암석의 강도 (MPa)	점하중강도 지수	>10	4-10	2-4	1-2	이범위에서는 암축강도시험 필요
	암석의 강도 (MPa)	단축압축 강도	>250	100-250	50-100	20-50	5-25	1-5	<1
	평점		15	12	7	4	2	1	0
2	RQD(%)		90-100	75-90	50-75	25-50	<25
2	평점		20	17	13	8	3
3	절리간격		>2m	0.6-2m	200-600mm	60-200mm	<60mm
3	평점		20	15	10	8	5
4	절리상태		매우거침 연속성이 없음 벌어짐이 없음 절리면이 풍화되지 않음	약간거침 분리틈새 <1mm 절리면이 약간 풍화	약간 거침 분리 틈새 <1mm 절리면이 심하게 풍화	매끄러운면 또는 충전물 <5mm 두깨 또는 분리 틈새 1-5mm 연속적인 절리면	연약한 충전물> 5mm 두께 또는 분리틈새>5mm 연속적인 절리면
4	평점		30	25	20	10	0
5	지하수	터널길이 10m당 유입량(ℓ/min)	없음	<10 리터/분	10-25리터/분	25-125리터/분	>125
		절리수압 /최대주응력	또는 0	0.0-0.1	0.1-0.2	0.2-0.5	>0.5
		건습상태	완전건조	습윤	젖음	물방울 떨어짐	지하수 흐름
	평점		15	10	7	4	0

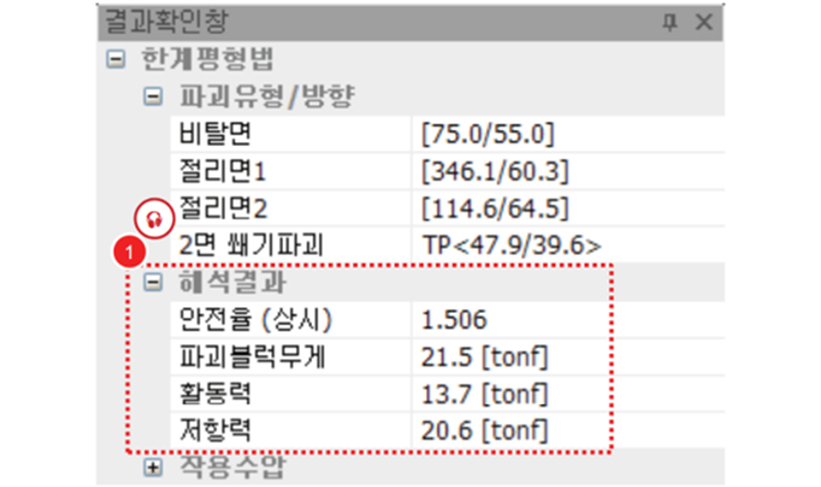

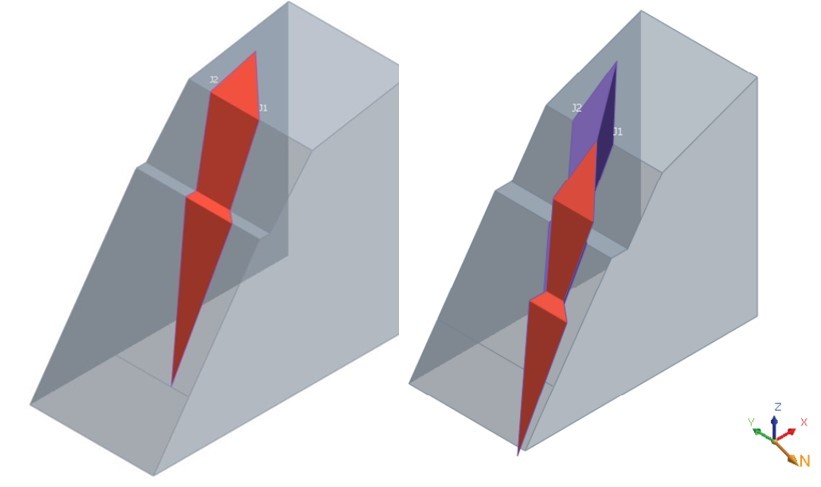

파괴가능 판정된 파괴 유형과 절리정보를 한계평형법 결과연동, 표준경사 및 소단 설치 기준 적용하여 안전율 산정

주절리군 방향 / 각도에 따른 안전율 산정 및 안전율 검투 후 설계 반영
